안녕하세요
힘쎄고 멀리가는 전기화물차
다마스 전기차 비바 오너
비바맨입니다.
오늘은 오디오 배선도를 들고 왔어요.

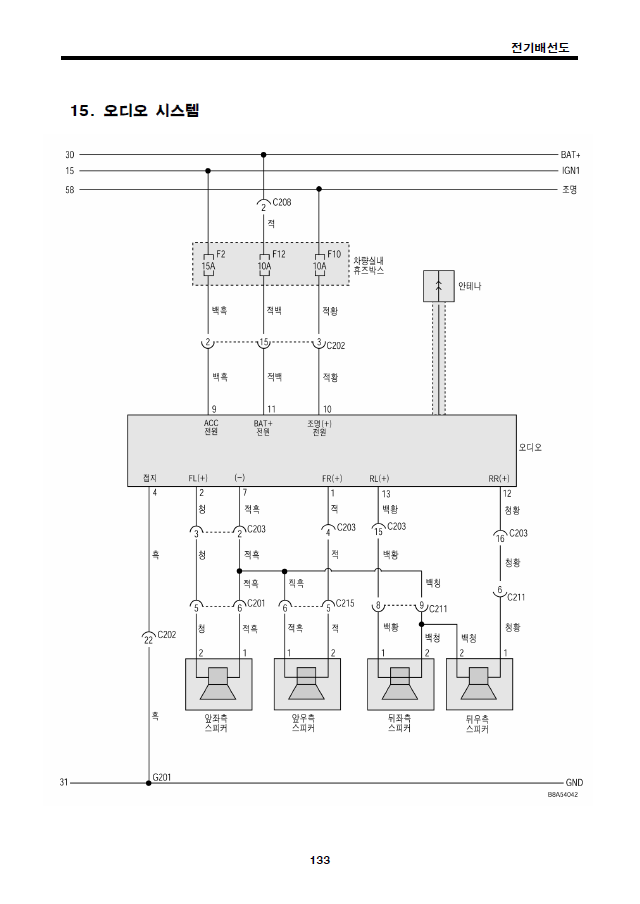

133페이지에서는 안테나, 오디오, 앞좌측 스피커, 앞우측 스피커,
뒤좌측 스피커, 뒤우측 스피커 등의 회로도를 확인 가능하네요.
오늘 소개는 여기까지 하고요
다음 번에는 마지막 배선도인
핸즈프리 관련 회로도를 갖고 올게요.
감사합니다.
