뉴 다마스 라보 부품 카다로그(2008.03.)/2-4. 현가 제동 조향 장치 (FIG. 4110~4920)

(22)

뉴 다마스 라보 품번 - FIG. 4920 스티어링 링크 [198-199p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 조향장치 마지막 시간이네요. 스티어링 링크입니다.198페이지부터 시작합니다. 1암-스티어링 인터미디에이트ARM-STEERING INTERMEDIATEP94583698 (04-09)(DAMAS, LABO) 2부싱-인터미디에이트 암BUSHING COMP-INTERMEDIATE ARMP94583699 (04-09)P96665020 (04-09, 호환품)(DAMAS, LABO) 3커버-인터미디에이트 암 더스트COVER-INTERMEDIATE ARM DUSTP94583701 (04-09)(DAMAS, LABO) 4와셔-인터미디에이트 암WASHER-INTERMEDIATE ARMP94525133 (04-09)(DAMAS, LABO) ..

뉴 다마스 라보 품번 - FIG. 4910 스티어링 기어 [196-197p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 스티어링 기어 부품이네요.196페이지부터 시작해 볼게요. 1박스 어세이-스티어링 기어BOX ASSY-STRG GEARP94583657 (04-09)(DAMAS, LABO) 2피니언-스티어링PINION COMP-STEERINGP94583677 (04-08)(DAMAS, LABO) 3링-스티어링 피니언 베어링 스냅RING-STRG PINION BRG SNAPP94583682 (04-08)(DAMAS, LABO) 4씰-스티어링 기어 케이스 오일SEAL-STEERING GEAR CASE OILP94583681 (04-08)(DAMAS, LABO) 5플런저-스티어링 랙PLUNGER-STEERING RACKP94583669 (04-..

뉴 다마스 라보 품번 - FIG. 4830 스티어링 컬럼 [193-195p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 스티어링 컬럼 부품이네요.193페이지부터 소개를 시작할게요. 1컬럼 세트-스티어링COLUMN SET-STEERINGP94583638 (04-08)(DAMAS, LABO)P96870468 (09-09, 2008. 03. 24. ~)(DAMAS SUPER, LABO DLX SUPER ONLY) 7로크 와셔-스티어링 샤프트LOCK WASHER-STEERING SHAFTP94525208 (04-09)(DAMAS, LABO) 8너트-스티어링 샤프트NUT-STEERING SHAFTP94515166 (04-09)(DAMAS, LABO) 9볼트-스티어링 조인트BOLT-STRG JOINTP94501483 (04-09)(DAMAS, LAB..

뉴 다마스 라보 품번 - FIG. 4811 스티어링 휠(3 SPOKE) [192p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 핸들 부품이네요.192페이지가 끝이네요. 1휠 서브어세이-스티어링WHEEL SUBASSY-STEERINGP94583617 (04-08, N45, 82I, -NP5)(DAMAS, LABO)P94583617 (09-09, N45, 82I, -NQB)(DAMAS SUPER, LABO DLX SUPER ONLY)P96663731 (06-08, NP5, N45, 2005. 08. 16. ~, LEATHER)(DAMAS ONLY)P96862942 (09-09, NQB, N45, 2008. 03. 24. ~, LEATHER)(DAMAS SUPER ONLY) 2서포트 플레이트-스티어링SUPPORT PLATE COMP-STEERINGP9..

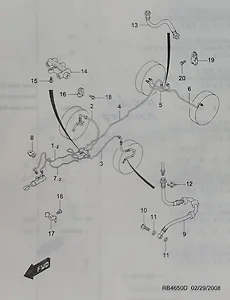

뉴 다마스 라보 품번 - FIG. 4651 브레이크 파이프(Ⅱ) [188-191p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 신형 브레이크 파이프 부품이네요.188페이지부터 소개를 시작할게요. 1파이프 어세이-브레이크,1PIPE A-BRAKE, NO.1P96620082 (04-09, 2004. 06. 01. ~)(DAMAS, LABO) 2파이프 어세이-브레이크,2PIPE ASSY-BRAKE, NO.2P96620083 (04-09, 2004. 06. 01. ~)(DAMAS, LABO) 3파이프 어세이-브레이크,3PIPE A-BRAKE, NO.3P96620084 (04-09, 2004. 06. 01. ~)(DAMAS, LABO) 4파이프 어세이-브레이크,4PIPE A-BRAKE, NO.4P96620085 (04-09, 2004. 06. 01. ~)..

뉴 다마스 라보 품번 - FIG. 4650 브레이크 파이프(Ⅰ) [186-187p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 2004년 5월식 다마스 Ⅱ/라보 까지만 적용된 구형 브레이크 파이프 부품이네요.186페이지부터 소개를 시작할게요. 1파이프-브레이크 1PIPE-BRAKE No.1P94583878 (04-04, BS8, ~ 2004. 05. 31., 7인치)(DAMAS, LABO) 2파이프-브레이크 2PIPE-BRAKE No.2P94583883 (04-04, ~ 2004. 05. 31.)(DAMAS, LABO) 3파이프-브레이크 3PIPE-BRAKE No.3P94583885 (04-04, ~ 2004. 05. 31.)(DAMAS, LABO) 4파이프-브레이크 6PIPE-BRAKE No.6P94583890 (04-04, ~ 2004. 05..

뉴 다마스 라보 품번 - FIG. 4620 브레이크 리져버 [184-185p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 브레이크 리저버 부품이네요.184페이지부터 소개를 시작할게요. 1리져버 어세이-브레이크 마스터RESERVOIR ASSY-BRAKE MASTERP94583869 (04-09)(DAMAS, LABO) 4브라켓-브레이크 리져버BRACKET COMP-BRAKE RESERVOIRP94583872 (04-09)(DAMAS, LABO) 5스크류-리져버 브라켓SCREW-RESERVOIR BRACKETP94520061 (04-09)(DAMAS, LABO) 6호스-브레이크 리져버 프라이머리HOSE-BRAKE RESERVOIR PRIMARYP94583870 (04-09)(DAMAS, LABO) 7호스-브레이크 리져버 세컨더리HOSE-BRAK..

뉴 다마스 라보 품번 - FIG. 4610 브레이크 마스터 실린더 [183p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 하이드로백이랑 마스터 실린더네요.183페이지가 끝이네요. 1실린더 어세이-브레이크 마스터CYLINDER ASSY-BRAKE MASTERP94583855 (04-08, BS8, 7 인치)(DAMAS, LABO)P94583885 (09-09, JM1, 7 인치)(DAMAS SUPER, LABO DLX SUPER ONLY) 9너트-브레이크 마스터 실린더NUT-BRAKE MASTER CYLINDERP94515375 (04-09)(DAMAS, LABO) 10핀-브레이크 마스터 실린더PIN-BRAKE MASTER CYLINDERP94535765 (04-09)(DAMAS, LABO) 11핀-브레이크 마스터 핀 스플릿PIN-BRAKE ..

뉴 다마스 라보 품번 - FIG. 4530 파킹 브레이크 [180-182p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 주차 브레이크 품번이네요.180페이지부터 시작해 볼게요. 1레버 세트-파킹 브레이크LEVER SET-PARKING BRAKEP94583964 (04-09)(DAMAS, LABO) 3스위치 어세이-파킹 브레이크SWITCH ASSY-PARKING BRAKEP94580328 (04-09)(DAMAS, LABO) 4볼트-파킹 브레이크 레버BOLT-PARKING BRAKE LEVERP94500380 (04-09)(DAMAS, LABO) 5케이블-파킹 브레이크 1CABLE COMP-PARKING BRAKE No.1P94583989 (04-08)(DAMAS ONLY)P96666040 (09-09, 2008. 03. 24. ~)(DAM..

뉴 다마스 라보 품번 - FIG. 4520 리어 브레이크 [179p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 앞 브레이크에 이어 후륜 브레끼 관련 품번을 알아보고자 하네요.179페이지가 끝입니다. 1브레이크 어세이-뒤,우BRAKE ASSY-REAR,RP96643614 (04-09)(DAMAS ONLY)P96643616 (04-09)(LABO ONLY) 2브레이크 어세이-뒤,좌BRAKE ASSY-REAR,LP96643615 (04-09)(DAMAS ONLY)P96643617 (04-09)(LABO ONLY) 3실린더 어세이-뒤 휠 실린더,우CYLINDER ASSY-RR WHEEL CYL,RP94583955 (04-09)(DAMAS, LABO) 4실린더 어세이-뒤 휠 실린더,좌CYLINDER ASSY-RR WHEEL CYL,LP94..

뉴 다마스 라보 품번 - FIG. 4510 프런트 브레이크 [177-178p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 전륜 브레이크 부품이네요.177페이지부터 출발해 볼게요. 1캘리퍼 어세이-앞 디스크,우CALIPER ASSY-FR DISC BK,RP94584006 (04-09)(DAMAS, LABO) 2캘리퍼 어세이-앞 디스크,좌CALIPER ASSY-FR DISC BK,LP94584009 (04-09)(DAMAS, LABO) 4패드PAD SET-DISC BRAKEP93742538 (04-09)(DAMAS, LABO) 6플러그-브리더PLUG-BLEEDERP94580431 (04-09)(DAMAS, LABO) 7캡 브리더 플러그CAP-BLEEDER PLUGP94580426 (04-09)(DAMAS, LABO) 9볼트-브레이크 캘리퍼BOL..

뉴 다마스 라보 품번 - FIG. 4440 액셀러레이터 콘트롤 [176p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 악셀 컨트롤 부품이네요.176페이지가 끝입니다. 1케이블CABLE ASSY-ACCEL(L-HANDLE)P94581836 (04-08)(DAMAS, LABO)P96666042 (09-09, 2008. 03. 24. ~)(DAMAS SUPER, LABO DLX SUPER ONLY) 6클램프CLAMP-ACCEL&CHOKE CABLEP94530220 (04-08, END)(DAMAS ONLY) 7스펀지 패드SPONGE PADP94580465 (04-09)(LABO ONLY) 8그로멧-바디GROMMET-BODYP94535746 (04-09)(DAMAS, LABO (EXCEPT LABO STD))오늘 소개는 여기까지네요. 다음 번에..

뉴 다마스 라보 품번 - FIG. 4430 페달&페달 브라켓 [173-175p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 운전석 각종 페달 및 브라켓에 대해 알려드리도록 할게요.173페이지부터 시작을 해 볼게요. 1페달 세트-악셀레이터PEDAL SET-ACCELERATORP94583732 (04-09)(DAMAS, LABO) 2볼트-페달 스토퍼BOLT-PEDAL STOPPERP94500886 (04-08)(DAMAS, LABO) 3록 너트-페달 스토퍼LOCK NUT-PEDAL STOPPERP94515117 (04-08)(DAMAS, LABO) 4스크류-악셀레이터 페달SCREW-ACCELERATOR PEDALP94520067 (04-09)(DAMAS, LABO) 5쿠션-페달 스토퍼CUSHION-PEDAL STOPPERP94535618 (04-..

뉴 다마스 라보 품번 - FIG. 4320 리어 써스펜션 [169-172p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 후륜 쇼바랑 판스프링 관련 품번들이네요.169페이지부터 시작을 해 볼게요. 1스프링 세트-뒤SPRING SET-REARP94583340 (04-08, RBK)P94583340 (09-09, XM7)(LABO DLX SUPER ONLY)P94583341 (04-09)(DAMAS ONLY)P94583342 (04-08, RBJ)(LABO ONLY)P94583342 (09-09, XM6)(LABO DLX SUPER ONLY) 2부싱-뒤 스프링,앞BUSHING-REAR SPRING,FRONTP94583347 (04-09)(DAMAS, LABO) 3패드-리프 스프링,상PAD-LEAF SPRING,UPPERP94583351 (04-..

뉴 다마스 라보 품번 - FIG. 4310 리어 액슬 [167-168p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 후륜 액슬 부품이네요.167페이지부터 시작해 볼게요. 1하우징 세트-뒤 액슬HOUSING SET-RR AXLEP94583593 (04-04, ~ 2004. 05. 31.)P96620094 (04-09, 2004. 06. 01. ~, 비호환)(DAMAS, LABO) 2캡-뒤 액슬 하우징 브리더CAP-REAR AXLE HOUSING BRTHRP94583591 (04-09)(DAMAS, LABO) 3스프링-뒤 액슬 하우징 브리더SPRING-REAR AXLE HSG BREATHERP94535387 (04-09)(DAMAS, LABO) 4밸브-뒤 액슬 하우징 브리더VALVE-REAR AXLE HSG BRTHRP94583592 (0..

뉴 다마스 라보 품번 - FIG. 4190 엔진 마운트 [163-166p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 엔진 마운트 관련 부품을 들고 왔네요. 엔진 미미 뿐만 아니라 언더커버 등 엔진 빌트를 위한 모든 종류(브라켓 위주)들이 나와 있습니다.163페이지부터 시작을 해 볼게요. 1마운팅-엔진 앞MOUNTING COMP-ENGINE FRONTP94581342 (04-09)(DAMAS, LABO) 2와셔WASHER-FRONT MTG,LOCKP94525015 (04-09)(DAMAS, LABO) 3너트-앞 마운팅NUT-FRONT MTGP94515033 (04-09)(DAMAS, LABO) 4커버-앞 마운팅COVER-FRONT MTGP94581343 (04-09)(DAMAS, LABO) 5브라켓-앞 마운팅,좌(엔진)BRACKET CO..

뉴 다마스 라보 품번 - FIG. 4150 프런트 써스펜션 프레임 [160-162p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 전륜 서스펜션 프레임 부품이네요.160페이지부터 출발해 볼게요. 1프레임-앞 서스펜션FRAME COMP-FRONT SUSPENSIONP94584021 (04-09)(DAMAS ONLY)P94584020 (04-09)(LABO ONLY) 2볼트-서스펜션 프레임BOLT-SUSPENSION FRAMEP94500676 (04-09)(DAMAS, LABO) 3암 어세이-앞 서스펜션ARM ASSY-FRONT SUSPENSIONP96612064 (04-09, 2003. 07. 01. ~)(DAMAS ONLY)P94583538 (04-09, 2003. 07. 01. ~)(LABO ONLY) 4씰-볼 조인트 더스트SEAL-BALL JOI..

뉴 다마스 라보 품번 - FIG. 4140 프런트 써스펜션 [157-159p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 앞쇼바 관련 품번들을 알려 드릴게요.157페이지부터 시작이네요. 1스프링-앞 코일SPRING-FRONT COILP96611871 (04-09, 2003. 07. 01. ~)(DAMAS ONLY)P94583335 (04-09, 2003. 07. 01. ~)(LABO ONLY) 2시트-앞 코일 스프링SEAT-FRONT COIL SPRINGP94583337 (04-09)(DAMAS, LABO) 3스토퍼-앞 범퍼STOPPER-FRONT BUMPP94583426 (04-09)(DAMAS, LABO) 4시트-앞 스프링상SEAT-FRONT SPRING UPPERP94583338 (04-09)(DAMAS, LABO) 5스트럿 어세이-앞..

뉴 다마스 라보 품번 - FIG. 4130 프런트 액슬 [156p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 전륜(앞바퀴) 액슬 관련 품번이네요.156페이지가 끝입니다. 1허브-앞 휠HUB-FRONT WHEELP94583505 (04-09)(DAMAS, LABO) 2볼트-앞 허브BOLT-FRONT HUBP94501738 (04-09)(DAMAS, LABO) 3베어링-앞 휠BEARING-FRONT WHEELP94535245 (04-09)(DAMAS, LABO) 4써클립-앞 휠 베어링CIRCLIP-FRONT WHEEL BRGP94535152 (04-09)(DAMAS, LABO) 5와셔-너클 스티어링WASHER-KNUCKLE STEERINGP94525155 (04-09)(DAMAS, LABO) 6너트-너클 스티어링 캐슬NUT-KNUC..

뉴 다마스 라보 품번 - FIG. 4110 프로펠러 샤프트 [154-155p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다 오늘은 프로펠러 샤프트 부품이네요154쪽부터 시작해 볼게요. 1샤프트 어세이-프로펠러SHAFT ASSY-PROFELLERP94582511 (04-08, M21, 4단)(LABO ONLY)P94582511 (09-09, MP4, 4단)(LABO DLX ONLY)P94582512 (04-08, M79, 5단)(DAMAS, LABO (EXCEPT LABO STD))P94582512 (09-09, MXH, 5단)(DAMAS SUPER, LABO DLX SUPER ONLY) 2요크-슬라이딩YOKE-SLIDINGP94582517 (04-08, M21/M79)(DAMAS, LABO)P94582517 (09-09, M04/MXH)(DAMAS S..

뉴 다마스 라보 현가/제동/조향 장치 목차 [153p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘부터는 현가 장치네요. 목차부터 소개해 드립니다. FIG. 4110프로펠러 샤프트PROPELLER SHAFT FIG. 4130프런트 액슬FRONT AXLE FIG. 4140프런트 써스펜션FRONT SUSPENSION FIG. 4150프런트 써스펜션 프레임FRONT SUSPENSION FRAME FIG. 4190엔진 마운트ENGINE MOUNTING FIG. 4310리어 액슬REAR AXLE FIG. 4320리어 써스펜션REAR SUSPENSION FIG. 4430페달&페달 브라켓PEDAL & PEDAL BRACKET FIG. 4440액셀러레이터 콘트롤ACCELERATOR CONTROL FIG. 4510프런트 브레이크FRONT..

뉴 다마스 라보 현가/제동/조향 장치 부품 그림색인 [19-21p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 뉴 다마스와 라보의 현가 장치, 제동 장치, 조향 장치 그림 색인을 살펴보도록 할게요. 19페이지부터 시작합니다. FIG. 4110 프로펠러 샤프트 FIG. 4130 프런트 액슬 FIG. 4140 프런트 써스펜션 FIG. 4150 프런트 써스펜션 프레임 FIG. 4190 엔진 마운트 FIG. 4310 리어 액슬 FIG. 4320 리어 써스펜션 20페이지에서도 소개는 이어집니다. FIG. 4430 페달&페탈 브라켓 FIG. 4440 액셀러레이터 콘트롤 FIG. 4510 프런트 브레이크 FIG. 4520 리어 브레이크 FIG. 4530 파킹 브레이크 FIG. 4610 브레이크 마스터 실린더 FIG. 4620 브레이크 리져버 ..
