다마스Ⅱ 라보 부품 카다로그 (2003.06.)/1-6. 바디 (FIG. 70~79B)

 (17)

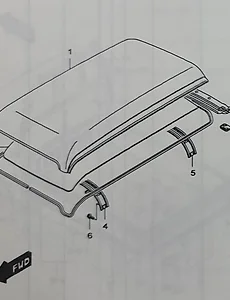

다마스Ⅱ 품번 - FIG. 79B 루프 판넬(다마스) [246p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 바디 파트 마지막 시간이네요. 다마스 지붕 관련 품번들입니다. 일본 스즈키 에브리에는 다양한 지붕이 있는데요 (로우루프/하이루프, 세미 글라스, 올 글라스 등) 다마스는 오직 하이루프 판넬 지붕 뿐입니다. 모든 부품은 다마스 전용이며 246페이지가 끝입니다. 1 판넬-루프 PANEL-ROOF P94584816 (DAMAS ONLY) 2 헤드라이닝 루프 HEADLINING-ROOF 78111A85513-5SA (~ 1996. 07. 21., DARK WARM GRAY) 78111A85513-5TD (1996. 07. 22. ~ 1997. 03. 03., 비호환, WARM GRAY) 78111A85513-5RC (1997. ..
라보 품번 - FIG. 79A 루프 판넬(라보) [245p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 라보 지붕이네요. 단 두 개의 부품만으로 모든 설명이 끝납니다. 245페이지가 전부고요. 1 판넬-루프 PANEL-ROOF P94584814 (LABO ONLY) 2 헤드라이닝 루프 HEADLINING-ROOF 78111A80D02-5SC (~ 1996. 02. 05.) P94586526 (1996. 02. 06. ~, 비호환) (LABO ONLY) 오늘 부품 소개는 여기까지 하고요 다음 시간에는 바디 부품 마지막 시간으로 다마스 지붕을 갖고 옵니다. 감사합니다.
라보 품번 - FIG. 78 데크 게이트(라보) [243-244p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 라보 적재함 게이트 부품이네요. 모든 부품은 라보 전용이겠죠. 숏바디 기준입니다. 243페이지부터 시작하고요. 1 판넬 어세이-데크 앞 PANEL ASSY-DECK FRONT 66600A60C01-000 (~ 1992. 08. 30.) P94585029 (1992. 09. 01. ~, 비호환) (LABO ONLY) 2 판넬 어세이-사이드 게이트,우 PANEL ASSY-SIDE GATE,R P94585041 (LABO ONLY) 3 힌지-사이드 게이트,우 HINGE COMP-SIDE GATE,R P94585046 (LABO ONLY) 4 판넬 어세이-사이드 게이트,좌 PANEL ASSY-SIDE GATE,L P9458505..

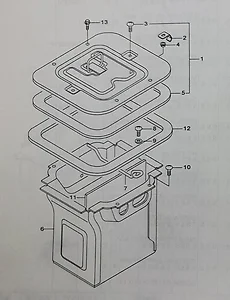

다마스Ⅱ 품번 - FIG. 77B 바테리 박스(다마스) [241-242p] 안녕하세요, 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 다마스 배터리 케이스 부품이네요. 배터리 용량을 키울 때 케이스를 타우너 껄로 업그레이드 하기도 하죠. 모든 부품은 다마스 전용입니다. 241페이지부터 소개를 시작할게요. 1 리드 세트-바테리 박스 LID SET-BATTERY BOX 664S1-79500-000 (~ 1994. 09. 30.) (DAMAS ONLY) 리드-바테리 박스 LID COMP-BATTERY BOX P94585019 (1994. 10. 01. ~, 비호환) (DAMAS ONLY) 2 스프링-바테리 박스 리드 SPRING-BATTERY BOX LID 65647-68000-000 (~ 1994. 09. 30., 종료) (DAMAS ONLY) 3 스크류..
라보 품번 - FIG. 77A 바테리 박스(라보) [240p] 안녕하세요, 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 라보 배터리 박스 품번이네요. 라보 밧데리 박스는 다마스와 달리 외부로 노출되어 있어서 박스 크기의 자유도가 높은 편입니다. 240페이지가 끝이네요. 1 밴드-바테리 BAND-BATTERY 57281-67000-000 (~ 1993. 10. 03.) P94584047 (1993. 10. 04. ~, 비호환) (LABO ONLY) 2 볼트-바테리 BOLT-BATTERY P94585576 (LABO ONLY) 3 너트-바테리 NUT-BATTERY 08310-11056-000 P94515025 (호환품) (LABO ONLY) 4 와셔-바테리 WASHER-BATTERY P94525043 (LABO ONLY) 5 커버-바테리 C..
다마스Ⅱ 품번 - FIG. 76 뒤 플로어(다마스) [237-239p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 다마스 차바닥이네요. 모든 부품은 다마스 전용이며 옵션별로 차이가 있네요. 237페이지부터 시작해 볼게요. 1 판넬-뒤 플로어 앞,우 PANEL-REAR FLOOR FRONT,R P94584477 (DAMAS ONLY) 2 판넬-뒤 플로어 앞,좌 PANEL-REAR FLOOR FRONT,L P94584487 (DAMAS ONLY) 3 판넬-테일 스커트 이너 PANEL COMP-TAIL SKIRT INNER 61850-85510-000 (~ 1995. 03. 29.) P94584507 (1995. 03. 30. ~, 비호환) (DAMAS ONLY) 4 판넬-테일 스커트 아우터 PANEL COMP-TAIL SKIRT OUTE..
라보 품번 - FIG. 75 데크 플로어(라보) [236p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 라보 적재함 바닥이네요. 모든 부품은 숏카고 기준이며 롱카고는 별도로 정리하여 올리도록 하겠습니다. (라보 롱 카고로 검색) 236페이지가 끝입니다. 1 판넬-데크 플로어 PANEL-DECK FLOOR 66411A80D02-000 (~ 1997. 10. 10.) P94585018 (1997. 10. 11. ~, 비호환) (LABO ONLY) 2 멤버-데크 플로어 사이드,우 MEMBER COMP-DECK FLOOR SIDE,R P94584998 (LABO ONLY) 3 펜더-데크 앞,우 FENDER-DECK FRONT,R P94585001 (LABO ONLY) 4 펜더-데크 뒤,우 FENDER-DECK REAR,R P945..
라보 품번 - FIG. 74 데크 플로어 멤버(라보 가솔린) [234-235p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 라보 적재함 프레임이네요. 휘발유 차량용이라 엘피지와는 조금 다릅니다. 모든 부품은 라보 가솔린 전용이네요. 234페이지부터 소개를 시작할게요. 1 데크 어세이 DECK ASSY 66100-80Y00-000 (~ 1993. 08. 08.) 66100-80Y01-000 (1993. 08. 09. ~, 비호환) (LABO GASOLINE ONLY) 2 멤버 어세이-데크 플로어,앞 MEMBER ASSY-DECK FLOOR,FRONT 66101A80D01-000 P94584940 (호환품) (LABO GASOLINE ONLY) 3 멤버-서비스 홀 센터 MEMBER-SERVICE HOLE CENTER P94585070 (LABO ..
다마스Ⅱ 품번 - FIG. 73B 사이드 바디 판넬(다마스) [227-233p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 사이드 바디 패널 다마스 편이네요. 무려 7페이지에 달합니다. 모든 부품은 다마스 전용입니다. 227페이지부터 시작을 해 볼게요. 1 프레임-앞 필라 하,우 FRAME COMP-FR PILLAR LOWER,R 63110-62C60-000 (~ 1994. 03. 29.) 63110A62C60-000 (1994. 04. 01. ~ 1994. 04. 01., 비호환) P94584644 (1994. 04. 01. ~ 2003. 06. 30., 호환품) (DAMAS ONLY) P96611665 (2003. 07. 01. ~, 비호환) (DAMAS 7 COACH, 5 COACH, PANEL 2 VAN DLX SDX ONLY) 2 프..
라보 품번 - FIG. 73A 사이드 바디 판넬(라보) [225-226p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 라보 1열 사이드 패널이네요. 모든 부품은 라보 전용입니다. 225페이지부터 시작하고요. 1 프레임-앞 필라 하,우 FRAME COMP-FR PILLAR LOWER,R 63110-62C60-000 (~ 1994. 03. 29.) 63110A62C60-000 (1994. 04. 01. ~, 비호환) P94584644 (1994. 04. 04. ~, 호환품) (LABO ONLY) 2 프레임-앞 필라 하,좌 FRAME COMP-FR PILLAR LOWER,L 63610-62C00-000 (~ 1994. 03. 29.) 63610A62C01-000 (1994. 04. 01. ~, 비호환) P94584738 (1994. 04. 0..
다마스Ⅱ 품번 - FIG. 72B 앞 플로어(다마스 가솔린) [223-224p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 다마스 가솔린 차량의 1열 바디 부품을 알려 드릴게요. 모든 부품은 다마스 가솔린 전용이고요 223페이지부터 소개를 시작할게요. 1 판넬 어세이-앞 플로어 PANEL ASSY-FRONT FLOOR 61100-83D00-000 (~ 1995. 02. 27.) P96611555 (1995. 02. 28. ~, 대체적용) (DAMAS GASOLINE ONLY) 2 로커-앞 플로어 사이드,우 LOCKER COMP-FR FLOOR SIDE,R 61140A83D01-000 P94584408 (호환품) (DAMAS GASOLINE ONLY) 3 로커-앞 플로어 사이드,좌 LOCKER COMP-FR FLOOR SIDE,L 61150A8..
라보 품번 - FIG. 72A 앞 플로어(라보) [221-222p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 라보 전용 1열 플로어 품번입니다. 모든 부품은 라보 전용이고요. 221페이지부터 시작을 해 볼게요. 1 판넬 어세이-앞 플로어 PANEL ASSY-FRONT FLOOR 61100-80D00-000 (~ 1995. 02. 27.) 61100-80D02-000 (1995. 02. 28. ~ 1996. 11. 12., 비호환) (LABO ONLY) 2 판넬-사이드 실 이너 뒤,우 PANEL COMP-SIDE SILL INR RR,R 61140A80D01-000 P94584407 (호환품) (LABO ONLY) 3 판넬-사이드 실 이너 뒤,좌 PANEL COMP-SIDE SILL INR RR,L 61150A80D01-000 P..
다마스Ⅱ 품번 - FIG. 71B 앞 판넬(B150) [220p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 신형 다마스 앞 판넬 품번을 알려 드릴게요. 사실 구형 판넬과 비슷한데 철판 구부린 모양이나 구멍이 조금 다르고 앞부분에 좀 더 보강을 한 게 전부네요. 모든 부품은 가솔린, LPG 공용이며 다마스Ⅱ 전용입니다. 220페이지가 끝이네요. 2 판넬-앞 PANEL-FRONT P96610987 (2003. 07. 01. ~) (DAMAS 7 COACH, 5 COACH, PANEL 2 VAN DLX SDX ONLY) 3 가울 COWL P96610801 (2003. 07. 01. ~) (DAMAS 7 COACH, 5 COACH, PANEL 2 VAN DLX SDX ONLY) 4 클립-카울 탑 가니쉬,앞 CLIP,COWLTOP GA..
다마스Ⅱ 라보 품번 - FIG. 71A 앞 판넬(B100) [219p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 구형 앞 판넬 부품 소개드려요. 2가지 부품으로 끝나네요. 219페이지가 끝입니다. 1 판넬 어세이-앞 PANEL ASSY-FRONT 58300-80D00-000 (~ 1995. 03. 29.) P94584086 (1995. 03. 30. ~ 1997. 03. 03., 비호환) P94584087 (1997. 03. 04. ~, 비호환) (GASOLINE, LPG) 2 씰-앞 도어 히지 홀 SEAL-FRONT DOOR HINGE HOLE P94585528 (GASOLINE, LPG) 여기까지가 끝이고요. 다음 번에는 다마스Ⅱ에서 보강이 이루어진 신형 앞 판넬 품번들을 알려 드릴게요. 감사합니다.
다마스Ⅱ 라보 품번 - FIG. 70 서스펜션 브라켓(가솔린) [218p] 안녕하세요 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 휘발유 차량 전용 서스펜션 브라켓 부품이네요. 모든 부품은 가솔린 전용입니다. 218페이지가 끝이고요. 1 브라켓-앞 서스펜션,우 BRKT COMP-FRONT SUSPENSION,R P94584181 (GASOLINE ONLY) 2 브라켓-앞 서스펜션,좌 BRKT COMP-FRONT SUSPENSION,L P94584279 (GASOLINE ONLY) 3 행어-뒤 스프링,앞,우 HANGER COMP-REAR SPRING FR,R P94584219 (LABO GASOLINE ONLY) 4 행어-뒤 스프링,앞,좌 HANGER COMP-REAR SPRING FR,L P94584292 (LABO GASOLINE ONLY) 5 행..
다마스Ⅱ 라보 바디 부품 목차 [217p] 안녕하세요, 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 다마스, 라보에 들어가는 바디 부품들의 목차를 소개해 드리려고요. 생각보다 많진 않습니다. 217페이지의 내용들입니다. FIG. 70 서스펜션 브라켓(가솔린) SUSPENSION BRACKET(GSL) FIG. 71A 앞 판넬(B100) FRONT PANEL(B100) FIG. 71B 앞 판넬(B150) FRONT PANEL(B150) FIG. 72A 앞 플로어(라보) FRONT FLOOR(LB) FIG. 72B 앞 플로어(다마스 가솔린) FRONT FLOOR(DM GSL) FIG. 73A 사이드 바디 판넬(라보) SIDE BODY PANEL(LB) FIG. 73B 사이드 바디 판넬(다마스) SIDE BODY PANEL..
다마스Ⅱ 라보 바디 부품 그림 찾아보기 [20-21p] 안녕하세요, 힘쎄고 멀리가는 전기화물차 다마스 전기차 비바 오너 비바맨입니다. 오늘은 바디 부품 그림들을 설명드리려 하네요. 총 2개의 페이지로 되어 있습니다. 20페이지부터 시작할게요. FIG. 70 서스펜션 브라켓(가솔린) FIG. 71A 앞 판넬(B100) FIG. 71B 앞 판넬(B150) FIG. 72A 앞 플로어(라보) FIG. 72B 앞 플로어(다마스 가솔린) FIG. 73A 사이드 바디 판넬(라보) FIG. 73B 사이드 바디 판넬(다마스) FIG. 74 데크 플로어 멤버(라보 가솔린) FIG. 75 데크 플로어(라보) FIG. 76 뒤 플로어(다마스) FIG. 77A 바테리 박스(라보) FIG. 77B 바테리 박스(다마스) FIG. 78 데크 게이트(라보) FIG. 79A 루프 판넬(라보..
