안녕하세요
힘쎄고 멀리가는 전기화물차
다마스 전기차 비바 오너
비바맨입니다.
오늘은 라보에 이어
다마스에 들어가는 배선을 알아볼게요.
모든 부품은 다마스 가솔린 전용이고요

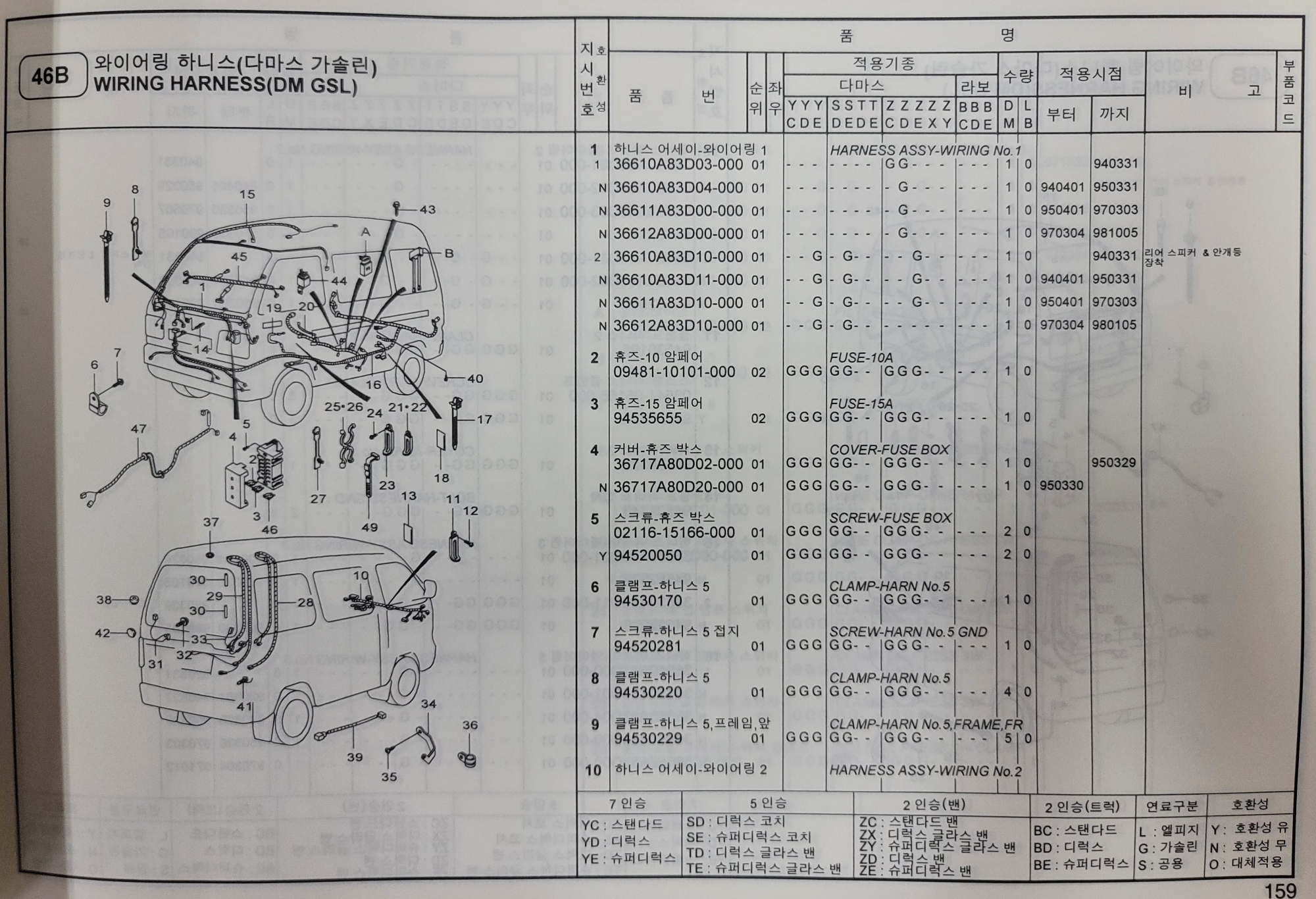

159페이지부터 소개를 해 볼게요.
1
하니스 어세이-와이어링 1
HARNESS ASSY-WIRING No.1
36610A83D03-000 (~ 1994. 03. 31.)
(DAMAS GSL PANEL 2 VAN STD DLX ONLY)
36610A83D04-000 (1994. 04. 01. ~ 1995. 03. 31., 비호환)
36611A83D00-000 (1995. 04. 01. ~ 1997. 03. 03., 비호환)
36612A83D00-000 (1997. 03. 04. ~ 1998. 10. 05., 비호환)
(DAMAS GSL PANEL 2 VAN DLX ONLY)
36610A83D10-000 (~ 1994. 03. 31., 리어 스피커 & 안개등 장착)
36610A83D11-000 (1994. 04. 01. ~ 1995. 03. 31., 비호환)
36611A83D10-000 (1995. 04. 01. ~ 1997. 03. 03., 비호환)
(DAMAS GSL 7 COACH, 5 COACH, PANEL 2 VAN SDX ONLY)
2
휴즈-10 암페어
FUSE-10A
09481-10101-000
(DAMAS GASOLINE ONLY)
3
휴즈-15 암페어
FUSE-15A
P94535655
(DAMAS GASOLINE ONLY)
4
커버-휴즈 박스
COVER-FUSE BOX
36717A80D02-000 (~ 1995. 03. 29.)
36717A80D20-000 (1995. 03. 30. ~, 비호환)
(DAMAS GASOLINE ONLY)
5
스크류-휴즈 박스
SCREW-FUSE BOX
02116-15166-000
P94520050 (호환품)
(DAMAS GASOLINE ONLY)
6
클램프-하니스 5
CLAMP-HARN No.5
P94530170
(DAMAS GASOLINE ONLY)
7
스크류-하니스 5 접지
SCREW-HARN No.5 GND
P94520281
(DAMAS GASOLINE ONLY)
8
클램프-하니스 5
CLAMP-HARN No.5
P94530220
(DAMAS GASOLINE ONLY)
9
클램프-하니스 5,프레임,앞
CLAMP-HARN No.5,FRAME,FR
P94530229
(DAMAS GASOLINE ONLY)
160페이지에서 소개는 계속 됩니다.
10
하니스 어세이-와이어링 2
HARNESS ASSY-WIRING No.2
36620A83D01-000 (~ 1994. 03. 31.)
36620A83D02-000 (1994. 04. 01. ~ 1995. 03. 29., 비호환)
36620A83D03-000 (1995. 03. 30. ~ 1997. 05. 07., 비호환)
P94582947 (1997. 05. 08. ~ 1998. 01. 05., 대체적용, 2B)
(DAMAS GSL PANEL 2 VAN DLX ONLY)
36620A83D31-000 (~ 1994. 03. 31., 리어 스피커 & 안개등 장착)
36620A83D32-000 (1994. 04. 01. ~ 1995. 03. 29., 비호환)
P94582950 (1995. 03. 30. ~ 1998. 01. 05., 비호환, 2E)
(DAMAS GSL 7 COACH, 5 COACH, PANEL 2 VAN SDX ONLY)
11
클램프-하니스 2
CLAMP-HARN No.2
P94530196
(DAMAS GASOLINE ONLY)
12
스크류-하니스 클램프
SCREW-HARN CLAMP
03541-05166-000
P94520403 (호환품)
(DAMAS GASOLINE ONLY)
13
커버-하니스 2
COVER-HARN No.2
P94580326
(DAMAS GASOLINE ONLY)
14
볼트-하니스 접지
BOLT-HARNESS GND
P94501345
(DAMAS GASOLINE ONLY)
15
하니스 어세이-와이어링 3
HARNESS ASSY-WIRING No.3
36630A83D21-000 (1992. 06. 01. ~ 1995. 03. 29.)
P94582979 (1995. 03. 30. ~ 1998. 01. 05., 비호환)
(DAMAS GSL PANEL 2 VAN STD ONLY)
36630A83D11-000 (~ 1995. 03. 29.)
P94582978 (1995. 03. 30. ~ 1998. 01. 05., 비호환)
(DAMAS GASOLINE ONLY (EXCEPT PANEL 2 VAN STD))
16
하니스 어세이-와이어링 5
HARNESS ASSY-WIRING No.5
36650A83D00-000 (~ 1992. 05. 31.)
36650A83D01-000 (1992. 06. 01. ~ 1994. 08. 27., 비호환)
36650A83D04-000 (1994. 08. 28. ~ 1995. 03. 29., 비호환)
36651A83D00-000 (1995. 03. 30. ~ 1997. 03. 03., 비호환)
36652A83D00-000 (1997. 03. 04. ~ 1997. 10. 12., 비호환)
P94583004 (1997. 10. 23. ~ 1998. 01. 05., 오타, 비호환)
(DAMAS GSL PANEL 2 VAN DLX ONLY)
36650A83D12-000 (~ 1994. 08. 27., 리어 스피커 & 안개등 장착)
36650A83D13-000 (1994. 08. 28. ~ 1995. 03. 29., 비호환)
36651A83D10-000 (1995. 03. 30. ~ 1997. 03. 03., 비호환)
(DAMAS GSL 7 COACH, 5 COACH, PANEL 2 VAN SDX ONLY)
36652A83D10-000 (1997. 03. 04. ~ 1997. 10. 12., 비호환)
36652A83D11-000 (1997. 10. 13. ~ 1998. 01. 05., 비호환)
(DAMAS GSL 7 COACH, 5 COACH SDX ONLY)
161페이지에서도 설명은 계속 이어지고요.
A
필터-노이즈
FILTER-NOISE
33552A83D00-000
(DAMAS GASOLINE ONLY)
B
서프레서-노이즈
SUPPESSOR-NOISE
33551A78B00-000
(DAMAS GASOLINE ONLY)
17
클램프-하니스 5
CLAMP-HARN No.5
P94530225
(DAMAS GASOLINE ONLY)
18
커버-하니스 5 뒤 스피커
COVER-HARN No.5 RR SPEAKER
P94580326
(DAMAS GASOLINE ONLY)
19
와이어-제너레이터
WIRE COMP-GENERATOR
36748A60C01-000 (~ 1993. 03. 31., 종료)
(DAMAS GASOLINE ONLY)
20
와이어-오일 프레셔 스위치
WIRE COMP-OIL PRESS SW
36890A80D00-000 (~ 1994. 03. 31.)
P94583096 (1994. 04. 01. ~, 비호환)
(DAMAS GASOLINE ONLY)
21
클램프-백 업 램프 스위치
CLAMP-BACK UP LAMP SW
P94530199
(DAMAS GASOLINE ONLY)
22
클램프-오일 프레셔 스위치
CLAMP-OIL PRESS SW
P94530191
(DAMAS GASOLINE ONLY)
23
클램프-오일 프레셔 스위치
CLAMP-OIL PRESS SW
P94530198
(DAMAS GASOLINE ONLY)
24
볼트-오일 프레셔 스위치 클램프
BOLT-OIL PRESS SW CLAMP
01954-08126-000
P94500378 (호환품)
(DAMAS GASOLINE ONLY)

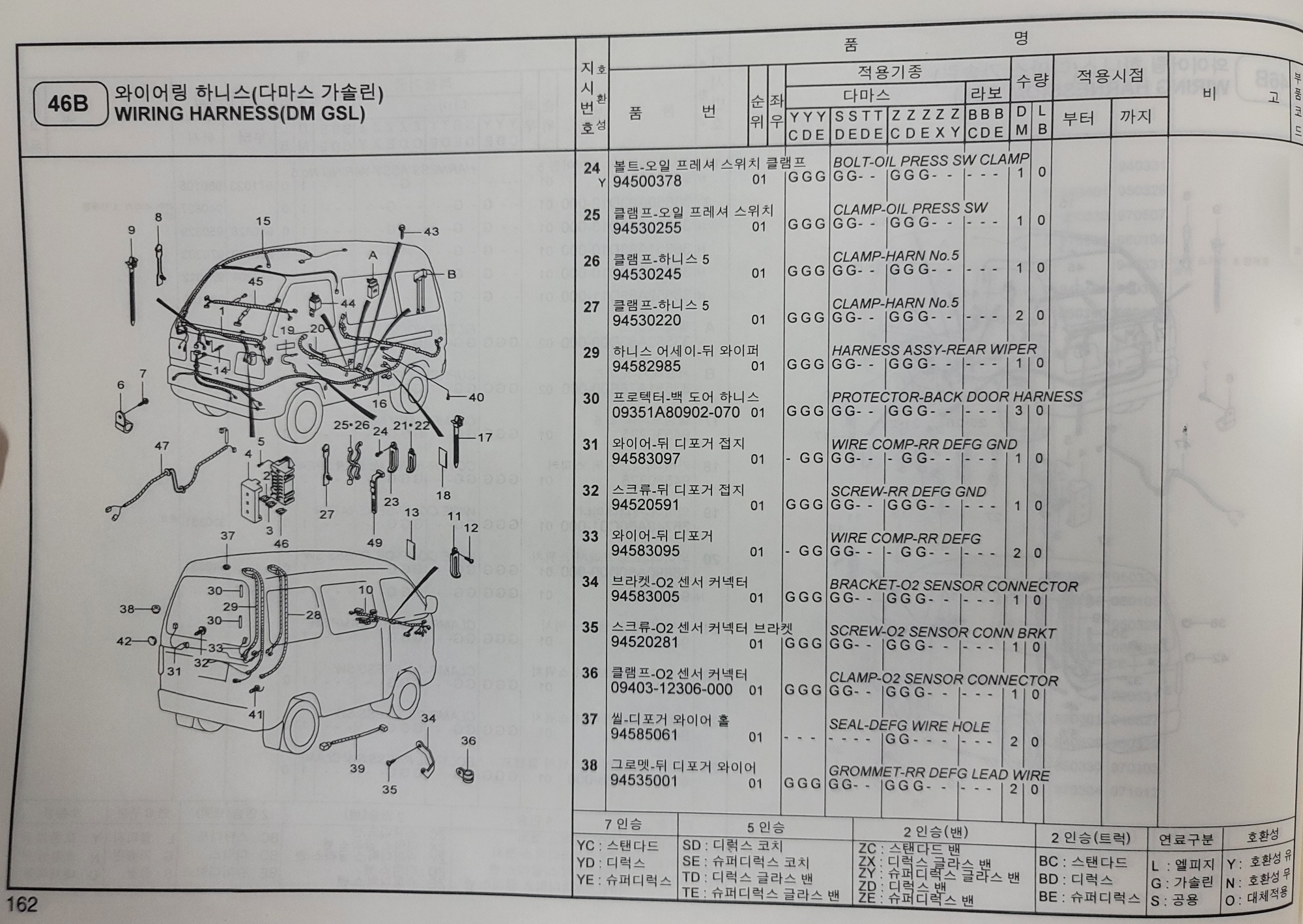

162페이지에서도 여전히 이어지고요.
25
클램프-오일 프레셔 스위치
CLAMP-OIL PRESS SW
P94530255
(DAMAS GASOLINE ONLY)
26
클램프-하니스 5
CLAMP-HARN No.5
P94530245
(DAMAS GASOLINE ONLY)
27
클램프-하니스 5
CLAMP-HARN No.5
P94530220
(DAMAS GASOLINE ONLY)
29
하니스 어세이-뒤 와이퍼
HARNESS ASSY-REAR WIPER
P94582985
(DAMAS GASOLINE ONLY)
30
프로텍터-백 도어 하니스
PROTECTOR-BACK DOOR HARNESS
09351A80902-070
(DAMAS GASOLINE ONLY)
31
와이어-뒤 디포거 접지
WIRE COMP-RR DEFG GND
P94583097
(DAMAS GASOLINE ONLY(EXCEPT DAMAS 7 COACH STD))
32
스크류-뒤 디포거 접지
SCREW-RR DEFG GND
P94520591
(DAMAS GASOLINE ONLY)
33
와이어-뒤 디포거
WIRE COMP-RR DEFG
P94583095
(DAMAS GASOLINE ONLY(EXCEPT DAMAS 7 COACH STD))
34
브라켓-O2 센서 커넥터
BRACKET-O2 SENSOR CONNECTOR
P94583005
(DAMAS GASOLINE ONLY)
35
스크류-O2 센서 커넥터 브라켓
SCREW-O2 SENSOR CONN BRACKET
P94520281
(DAMAS GASOLINE ONLY)
36
클램프-O2 센서 커넥터
CLAMP-O2 SENSOR CONNECTOR
09403-12306-000
(DAMAS GASOLINE ONLY)
37
씰-디포거 와이어 홀
SEAL-DEFG WIRE HOLE
P94585061
(DAMAS GASOLINE PANEL 2 VAN STD DLX ONLY)
38
그로멧-뒤 디포거 와이어
GROMMET-RR DEFG LEAD WIRE
P94535001
(DAMAS GASOLINE ONLY)

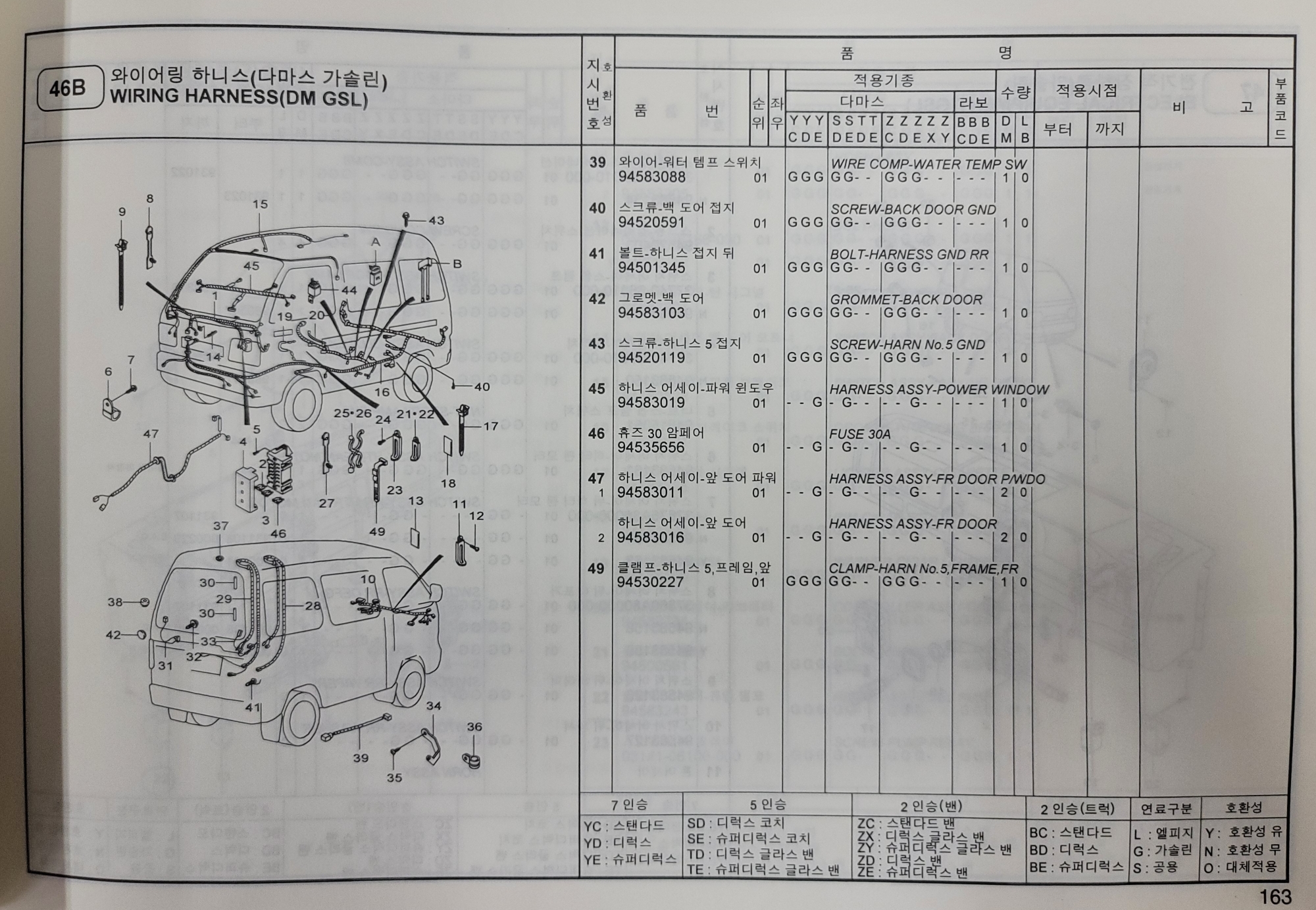

163페이지가 마지막입니다.
39
와이어-워터 템프 스위치
WIRE COMP-WATER TEMP SW
P94583088
(DAMAS GASOLINE ONLY)
40
스크류-백 도어 접지
SCREW-BACK DOOR GND
P94520591
(DAMAS GASOLINE ONLY)
41
볼트-하니스 접지 뒤
BOLT-HARNESS GND RR
P94520591
(DAMAS GASOLINE ONLY)
42
그로멧-백 도어
GROMMET-BACK DOOR
P94583103
(DAMAS GASOLINE ONLY)
43
스크류-하니스 5 접지
SCREW-HARN No.5 GND
P94520119
(DAMAS GASOLINE ONLY)
45
하니스 어세이-파워 윈도우
HARNESS ASSY-POWER WINDOW
P94583019
(DAMAS GSL 7 COACH, 5 COACH, PANEL 2 VAN SDX ONLY)
46
휴즈 30 암페어
FUSE 30A
P94535656
(DAMAS GSL 7 COACH, 5 COACH, PANEL 2 VAN SDX ONLY)
47
하니스 어세이-앞 도어 파워
HARNESS ASSY-FR DOOR P/WDO
P94583011
(DAMAS GSL 7 COACH, 5 COACH, PANEL 2 VAN SDX ONLY)
하니스 어세이-앞 도어
HARNESS ASSY-FR DOOR
P94583016
(DAMAS GSL 7 COACH, 5 COACH, PANEL 2 VAN SDX ONLY)
49
클램프-하니스 5,프레임,앞
CLAMP-HARN No.5,FRAME,FR
P94530227
(DAMAS GASOLINE ONLY)
오늘 소개는 여기까지입니다.
다음 번에는 대시보드 전기 파트 부품을 들고 올게요.
감사합니다.
