안녕하세요
힘쎄고 멀리가는 전기화물차
다마스 전기차 비바 오너
비바맨입니다.
오늘부터는 다마스, 라보의
각종 배선 부품들을 알려 드리려고요.
233페이지부터 시작합니다.
1
하니스 어세이-와이어링 1
HARNESS ASSY-WIRING No.1
P96611365 (04-08, C46, K01, NNG, -UAX, 2003. 07. 01. ~, DFA)
P96611366 (04-08, C60, K01, NNG, -UAX, 2003. 07. 01. ~, DFB)
P96611367 (04-08, C46, K01, NNG, UAX, 2003. 07. 01. ~, DFC)
P96611368 (04-08, C60, K01, NNG, UAX, 2003. 07. 01. ~, DFD)
(DAMAS ONLY)
2
휴즈-10 암페어
FUSE-10A
P90042035 (04-08)
(DAMAS ONLY)
3
휴즈-15 암페어
FUSE-15A
P94535655 (04-08)
(DAMAS ONLY)
4
커버-휴즈 박스
COVER-FUSE BOX
P94583070 (04-08)
(DAMAS ONLY)
5
스크류-휴즈 박스
SCREW-FUSE BOX
P94520050 (04-08)
(DAMAS ONLY)
6
클램프-하니스 5
CLAMP-HARN No.5
P94530184 (04-08, NNG)
(DAMAS ONLY)
7
스크류-하니스 5 접지
SCREW-HARN No.5 GND
P94525281 (04-08, C35, W11)
(DAMAS ONLY)
8
클램프-하니스 5
CLAMP-HARN No.5
P94530220 (04-08)
(DAMAS ONLY)
9
클램프-하니스 5,프레임,앞
CLAMP-HARN No.5,FRAME,FR
P94530229 (04-08)
(DAMAS ONLY)
234페이지에서도 품번은 한창이네요.
10
하니스 어세이-와이어링 2
HARNESS ASSY-WIRING No.2
P96611377 (04-08, AU6,C25, C35, C49, NNG, T96, UAX, 2003. 07. 01. ~, DCA)
P96611378 (04-08, AU6, C25, C35, C49, NNG, T96, -UAX, 2003. 07. 01. ~, DCB)
P96611379 (04-08, AU6, C25, C49, NNG, T96, UAX, -C35, 2003. 07. 01. ~, DCC)
P96611380 (04-08, AU6, C25, C49, NNG, T96, -C35/UAX, 2003. 07. 01. ~, DCD)
P96611381 (04-08, AU6, NNG, T96, UAX, -C25/C35/C49, 2003. 07. 01. ~, DCE)
P96611382 (04-08, AU6, NNG, T96, -C25/C35/C49/UAX, 2003. 07. 01. ~, DCF)
(DAMAS ONLY)
11
클램프-하니스 2
CLAMP-HARN No.2
P94530196 (04-08)
(DAMAS ONLY)
12
스크류-하니스 클램프
SCREW-HARN CLAMP
P94520403 (04-08)
(DAMAS ONLY)
13
커버-하니스 2
COVER-HARN No.2
P94580326 (04-08)
(DAMAS ONLY)
14
볼트-하니스 접지
BOLT-HARNESS GND
P94520591 (04-08)
(DAMAS ONLY)
15
하니스 어세이-와이어링 3
HARN ASSY-WIRING No.3
P96611387 (04-08, T54, -B34/UAX, 2003. 07. 01. ~, RD)
(DAMAS ONLY)
P96611389 (04-08, B34, T54, -UAX, 2003. 07. 01. ~, RF)
(DAMAS 2 VAN ONLY)
P96611390 (04-08, T54, UAX, -B34, 2003. 07. 01. ~, RG)
(DAMAS ONLY)
P96611392 (04-08, B34, T54, UAX, 2003. 07. 01. ~, RK)
(DAMAS 2 VAN ONLY)
235페이지에는 역대급 품번 길이가 기다리고 있네요.
16
하니스 어세이-와이어링 5
HARNESS ASSY-WIRING No.5
P96611399 (04-04, C25, C46, K01, NNG, UAX, US8, -C35, 2003. 07. 01. ~ 2003. 09. 17., DEG)
P96620183 (04-04, C25, C46, K01, NNG, UAX, US8, -C35, 2003. 09. 18. ~ 2004. 06. 02., DKG, 비호환)
P96643637 (04-08, C25, C46, K01, NNG, UAX, US8, -C35, 2004. 06. 03. ~, DLG, 비호환)
P96611400 (04-04, C25, C60, K01, NNG, UAX, US8, -C35, 2003. 07. 01. ~ 2003. 09. 17., DEH)
P96620184 (04-04, C25, C60, K01, NNG, UAX, US8, -C35, 2003. 09. 18. ~ 2004. 06. 02., DKH, 비호환)
P96643638 (04-08, C25, C60, K01, NNG, UAX, US8, -C35, 2004. 06. 03. ~, DLH, 비호환)
(DAMAS COACH SUPER ONLY)
P96611401 (04-04, C25, C35, C46, K01, NNG, -UAX/US8, 2003. 07. 01. ~ 2003. 09. 17., DEK)
P96620185 (04-04, C25, C35, C46, K01, NNG, -UAX/US8, 2003. 09. 18. ~ 2004. 06. 02., DKK, 비호환)
P96643639 (04-08, C25, C35, C46, K01, NNG, -UAX/US8, 2004. 06. 03. ~, DLK, 비호환)
P96611402 (04-04, C25, C35, C60, K01, NNG, -UAX/US8, 2003. 07. 01. ~ 2003. 09. 17., DEL)
P96620186 (04-04, C25, C35, C60, K01, NNG, -UAX/US8, 2003. 09. 18. ~ 2004. 06. 02., DKL, 비호환)
P96643640 (04-08, C25, C35, C60, K01, NNG, -UAX/US8, 2004. 06. 03. ~ , DLL, 비호환)
P96611403 (04-04, C25, C35, C46, K01, NNG, UAX, -US8, 2003. 07. 01. ~ 2003. 09. 17., DEM)
P96620187 (04-04, C25, C35, C46, K01, NNG, UAX, -US8, 2003. 09. 18. ~ 2004. 06. 02., DKM, 비호환)
P96643641 (04-08, C25, C35, C46, K01, NNG, UAX, -US8, 2004. 06. 03. ~, DLM, 비호환)
P96611404 (04-04, C25, C35, C60, K01, NNG, UAX, -US8, 2003. 07. 01. ~ 2003. 09. 17., DEN)
P96620188 (04-04, C25, C35, C60, K01, NNG, UAX, -US8, 2003. 09. 18. ~ 2004. 06. 02., DKN, 비호환)
P96643642 (04-08, C25, C35, C60, K01, NNG, UAX, -US8, 2004. 06. 03. ~, DLN, 비호환)
(DAMAS ONLY)
P96611405 (04-04, C25, C35, C46, K01, NNG, US8, -UAX, 2003. 07. 01. ~ 2003. 09. 17., DEP)
P96620189 (04-04, C25, C35, C46, K01, NNG, US8, -UAX, 2003. 09. 18. ~ 2004. 06. 02., DKP, 비호환)
P96643643 (04-08, C25, C35, C46, K01, NNG, US8, -UAX, 2004. 06. 03. ~, DLP, 비호환)
P96611406 (04-04, C25, C35, C60, K01, NNG, US8, -UAX, 2003. 07. 01. ~ 2003. 09. 17., DER)
P96620190 (04-04, C25, C35, C60, K01, NNG, US8, -UAX, 2003. 09. 18. ~ 2004. 06. 02., DKR, 비호환)
P96643644 (04-08, C25, C35, C60, K01, NNG, US8, -UAX, 2004. 06. 03. ~, DLR, 비호환)
P96611407 (04-04, C25, C35, C46, K01, NNG, UAX, US8, 2003. 07. 01. ~ 2003. 09. 17., DES)
P96620191 (04-04, C25, C35, C46, K01, NNG, UAX, US8, 2003. 09. 18. ~ 2004. 06. 02., DKS, 비호환)
P96643645 (04-08, C25, C35, C46, K01, NNG, UAX, US8, 2004. 06. 03. ~, DLS, 비호환)
P96611408 (04-04, C25, C35, C60, K01, NNG, UAX, US8, 2003. 07. 01. ~ 2003. 09. 17., DET)
P96620193 (04-04, C25, C35, C60, K01, NNG, UAX, US8, 2003. 09. 18. ~ 2004. 06. 02., DKT, 비호환)
P96643646 (04-08, C25, C35, C60, K01, NNG, UAX, US8, 2004. 06. 03. ~, DLT, 비호환)
(DAMAS COACH SUPER ONLY)
P96620080 (04-04, C25, C46, K01, NNG, -C35/UAX/US8, 2003. 07. 01. ~ 2003. 09. 17., DEV)
P96620192 (04-04, C25, C46, K01, NNG, -C35/UAX/US8, 2003. 09. 18. ~ 2004. 06. 02., DKV, 비호환)
P96643647 (04-08, C25, C46, K01, NNG, -C35/UAX/US8, 2004. 06. 03. ~, DLV, 비호환)
P96620081 (04-04, C25, C60, K01, NNG, -C35/UAX/US8, 2003. 07. 01. ~ 2003. 09. 17., DEW)
P96620194 (04-04, C25, C60, K01, NNG, -C35/UAX/US8, 2003. 09. 18. ~ 2004. 06. 02., DKW, 비호환)
P96643648 (04-08, C25, C60, K01, NNG, -C35/UAX/US8, 2004. 06. 03. ~, DLW, 비호환)
P96620090 (04-04, C25, C46, K01, NNG, UAX, -C35/US8, 2003. 07. 01. ~ 2003. 09. 17., DEX)
P96620195 (04-04, C25, C46, K01, NNG, UAX, -C35/US8, 2003. 09. 18. ~ 2004. 06. 02., DKX, 비호환)
P96643649 (04-08, C25, C46, K01, NNG, UAX, -C35/US8, 2004. 06. 03. ~, DLX, 비호환)
P96620091 (04-04, C25, C60, K01, NNG, UAX, -C35/US8, 2003. 07. 01. ~ 2003. 09. 17., DEY)
P96620196 (04-04, C25, C60, K01, NNG, UAX, -C35/US8, 2003. 09. 18. ~ 2004. 06. 02., DKY, 비호환)
P96643650 (04-08, C25, C60, K01, NNG, UAX, -C35/US8, 2004. 06. 03. ~, DLY, 비호환)
(DAMAS COACH DLX ONLY)
P96611393 (04-04, C46, K01, NNG, -C25/C35/UAX/US8, 2003. 07. 01. ~ 2003. 09. 17., DEA)
P96620177 (04-04, C46, K01, NNG, -C25/C35/UAX/US8, 2003. 09. 18. ~ 2004. 06. 02., DKA, 비호환)
P96643631 (04-08, C46, K01, NNG, -C25/C35/UAX/US8, 2004. 06. 03. ~, DLA, 비호환)
P96611394 (04-04, C60, K01, NNG, -C25/C35/UAX/US8, 2003. 07. 01. ~ 2003. 09. 17., DEB)
P96620178 (04-04, C60, K01, NNG, -C25/C35/UAX/US8, 2003. 09. 18. ~ 2004. 06. 02., DKB, 비호환)
P96643632 (04-08, C60, K01, NNG, -C25/C35/UAX/US8, 2004. 06. 03. ~, DLB, 비호환)
P96611395 (04-04, C46, K01, NNG, UAX, -C25/C35/US8, 2003. 07. 01. ~ 2003. 09. 17., DEC)
P96620179 (04-04, C46, K01, NNG, UAX, -C25/C35/US8, 2003. 09. 18. ~ 2004. 06. 02., DKC, 비호환)
P96643633 (04-08, C46, K01, NNG, UAX, -C25/C35/US8, 2004. 06. 03. ~, DLC, 비호환)
P96611396 (04-04, C60, K01, NNG, UAX, -C25/C35/US8, 2003. 07. 01. ~ 2003. 09. 17., DED)
P96620180 (04-04, C60, K01, NNG, UAX, -C25/C35/US8, 2003. 09. 18. ~ 2004. 06. 02., DKD, 비호환)
P96643634 (04-08, C60, K01, NNG, UAX, -C25/C35/US8, 2004. 06. 03. ~, DLD, 비호환)
(DAMAS ONLY)
P96611397 (04-04, C25, C46, K01, NNG, US8, -C35/UAX, 2003. 07. 01. ~ 2003. 09. 17., DEE)
P96620181 (04-04, C25, C46, K01, NNG, US8, -C35/UAX, 2003. 09. 18. ~ 2004. 06. 02., DKE, 비호환)
P96643635 (04-08, C25, C46, K01, NNG, US8, -C35/UAX, 2004. 06. 03. ~, DLE, 비호환)
P96611398 (04-04, C25, C60, K01, NNG, US8, -C35/UAX, 2003. 07. 01. ~ 2003. 09. 17., DEF)
P96620182 (04-04, C25, C60, K01, NNG, US8, -C35/UAX, 2003. 09. 18. ~ 2004. 06. 02., DKF, 비호환)
P96643636 (04-08, C25, C60, K01, NNG, US8, -C35/UAX, 2004. 06. 03. ~, DLF, 비호환)
(DAMAS COACH SUPER ONLY)
236페이지에서도 내용은 이어지고요.
17
클램프-하니스 5,프레임,뒤
CLAMP-HARN No.5,FRAME,RR
P94530225 (04-08)
(DAMAS ONLY)
18
커버-하니스 5 뒤 스피커
COVER-HARN No.5 RR SPEAKER
P94580326 (04-08)
(DAMAS SUPER ONLY)
20
와이어-오일 프레셔 스위치
WIRE COMP-OIL PRESS SW
P94583096 (04-08)
(DAMAS ONLY)

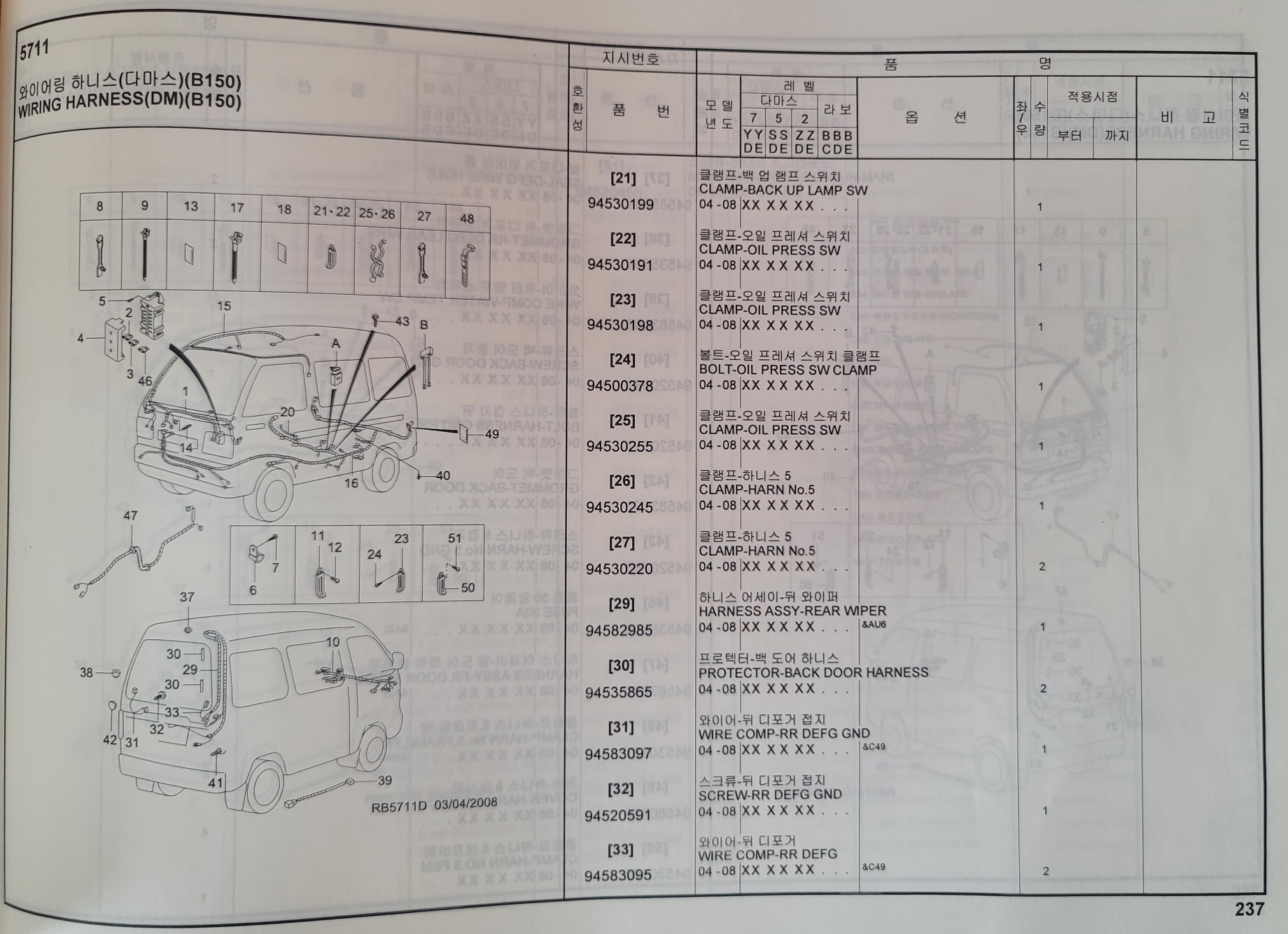

237페이지에서도 한창 소개가 계속되네요.
21
클램프-백 업 램프 스위치
CLAMP-BACK UP LAMP SW
P94530199 (04-08)
(DAMAS ONLY)
22
클램프-오일 프레셔 스위치
CLAMP-OIL PRESS SW
P94530191 (04-08)
(DAMAS ONLY)
23
클램프-오일 프레셔 스위치
CLAMP-OIL PRESS SW
P94530198 (04-08)
(DAMAS ONLY)
24
볼트-오일 프레셔 스위치 클램프
BOLT-OIL PRESS SW CLAMP
P94500378 (04-08)
(DAMAS ONLY)
25
클램프-오일 프레셔 스위치
CLAMP-OIL PRESS SW
P94530255 (04-08)
(DAMAS ONLY)
26
클램프-하니스 5
CLAMP-HARN No.5
P94530245 (04-08)
(DAMAS ONLY)
27
클램프-하니스 5
CLAMP-HARN No.5
P94530220 (04-08)
(DAMAS ONLY)
29
하니스 어세이-뒤 와이퍼
HARNESS ASSY-REAR WIPER
P94582985 (04-08, AU6)
(DAMAS ONLY)
30
프로텍터-백 도어 하니스
PROTECTOR-BACK DOOR HARNESS
P94535865 (04-08)
(DAMAS ONLY)
31
와이어-뒤 디포거 접지
WIRE COMP-RR DEFG GND
P94583097 (04-08, C49)
(DAMAS ONLY)
32
스크류-뒤 디포거 접지
SCREW-RR DEFG GND
P94520591 (04-08)
(DAMAS ONLY)
33
와이어-뒤 디포거
WIRE COMP-RR DEFG
P94583095 (04-08, C49)
(DAMAS ONLY)

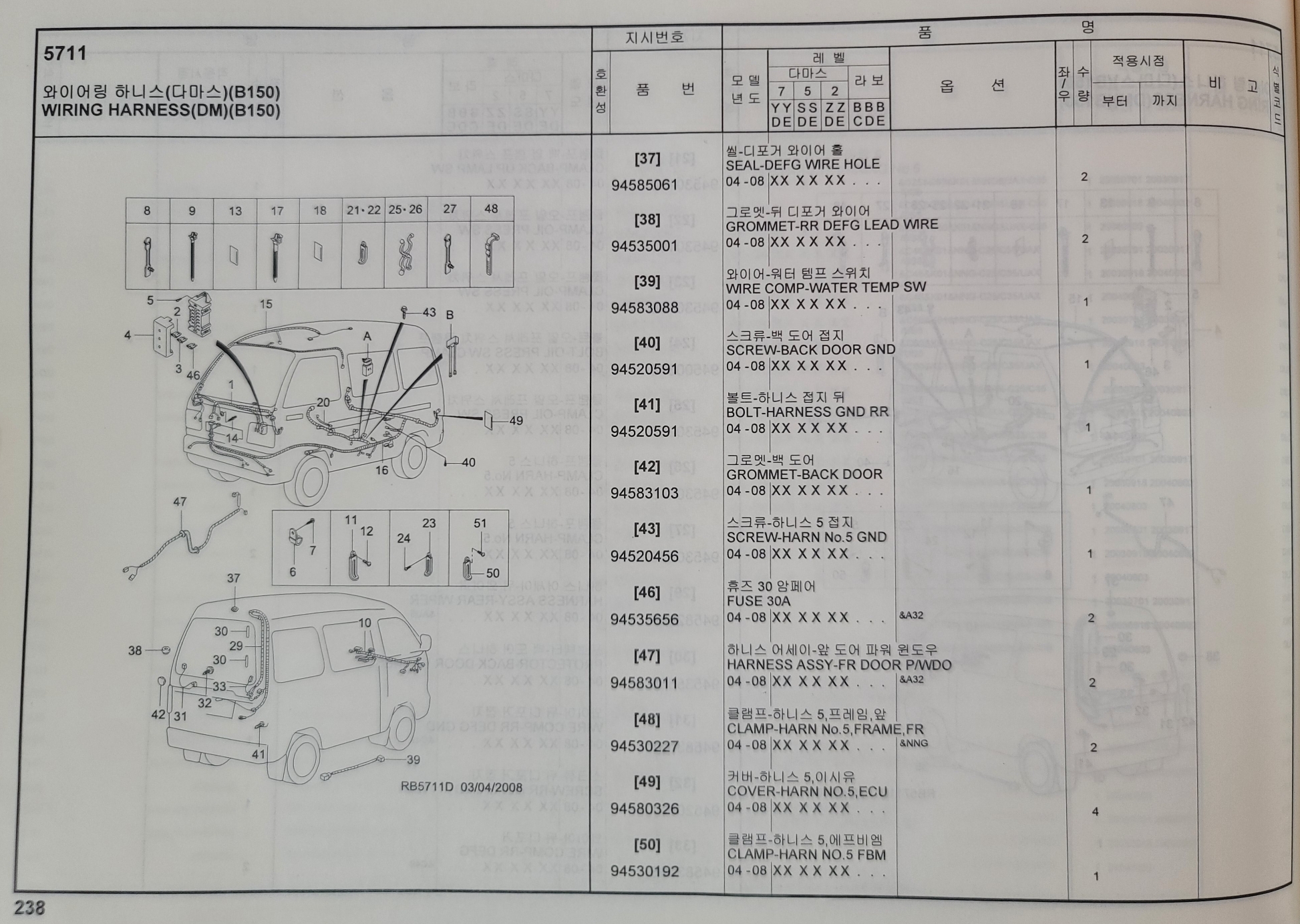

238페이지에서도 내용은 이어지고요.
37
씰-디포거 와이어 홀
SEAL-DEFG WIRE HOLE
P94585061 (04-08)
(DAMAS ONLY)
38
그로멧-뒤 디포거 와이어
GROMMET-RR DEFG LEAD WIRE
P94535001 (04-08)
(DAMAS ONLY)
39
와이어-워터 템프 스위치
WIRE COMP-WATER TEMP SW
P94583088 (04-08)
(DAMAS ONLY)
40
스크류-백 도어 접지
SCREW-BACK DOOR GND
P94520591 (04-08)
(DAMAS ONLY)
41
볼트-하니스 접지 뒤
BOLT-HARNESS GND RR
P94520591 (04-08)
(DAMAS ONLY)
42
그로멧-백 도어
GROMMET-BACK DOOR
P94583103 (04-08)
(DAMAS ONLY)
43
스크류-하니스 5 접지
SCREW-HARN No.5 GND
P94520456 (04-08)
(DAMAS ONLY)
46
휴즈 30 암페어
FUSE 30A
P94535656 (04-08, A32)
(DAMAS ONLY)
47
하니스 어세이-앞 도어 파워 윈도우
HARNESS ASSY-FR DOOR P/WDO
P94583011 (04-08, A32)
(DAMAS ONLY)
48
클램프-하니스 5,프레임,앞
CLAMP-HARN No.5,FRAME,FR
P94530227 (04-08, NNG)
(DAMAS ONLY)
49
커버-하니스 5,이시유
COVER-HARN NO.5,ECU
P94580326 (04-08)
(DAMAS ONLY)
50
클램프-하니스 5,에프비엠
CLAMP-HARN NO.5 FBM
P94530192 (04-08)
(DAMAS ONLY)

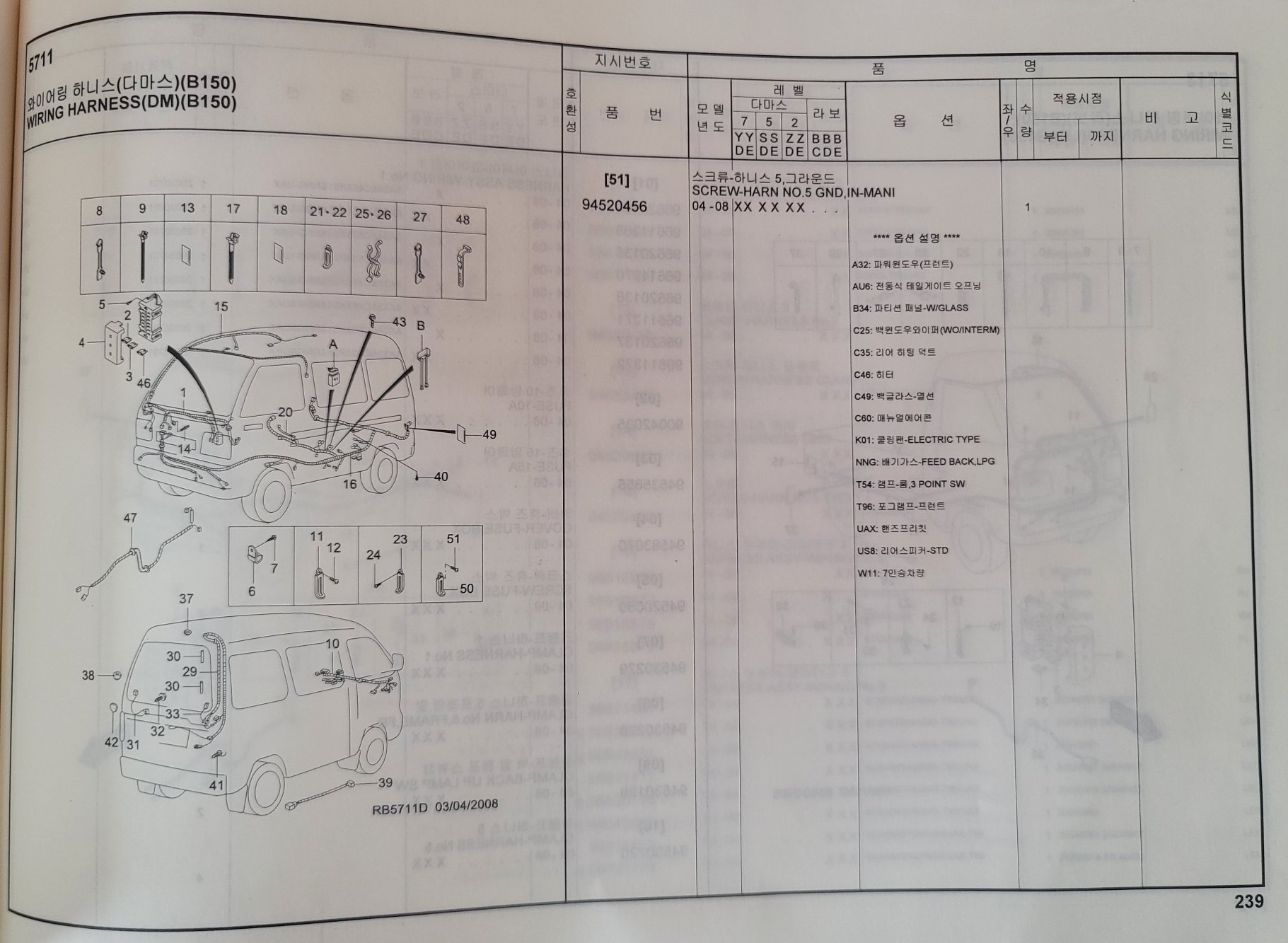

239페이지에는 품번이 딱 하나 있네요.
51
스크류-하니스 5,그라운드
SCREW-HARN NO.5 GND,IN-MANI
P94520456 (04-08)
(DAMAS ONLY)
오늘 소개는 여기까지 하고요
다음 번에도 전장 부품으로 여러분을 찾아 뵐게요.
감사합니다.
